环隙喷吹脉冲袋式除尘器以其采用环隙引射器而命名。其结构如图5-23所示。脉冲阀为双膜片形式,当电磁阀开启时,通过控制膜片的启动而带动主膜片。与传统直角式脉冲阀不同之处在于其采用直通式结构,省去了原有的阀体,因而结构大为简化,喷吹压力得以降低,过滤速度也可提高。
与中心喷射的文丘里管不同,压缩空气由环隙引射器内壁的一圈缝隙喷出,而被引射的二次气流则由引射器的中心进入。这种除尘器没有喷吹管,而由一段一段的插接管将各引射器连接在一起,从而将脉冲阀释放的压绾气体输送到每条滤袋。插接管的两端有“0”形圈,以保持密封。
滤袋靠缝在袋口的钢圈悬吊在花板上,不用绑扎。滤袋框架同环隙引射器嵌接,当滤袋在花板上就位后,将框架插入,引射器的翼缘便压住袋口,并以压条、螺栓压紧(见图5-24)。换袋操作是开启顶盖后在花板上进行。含尘滤袋不向上抽出,而是由袋孔投入灰斗,再集中取出。
上盖不设压紧装置。靠负压和自重压紧保持密封。除尘器停止运行后,箱体内的负压卸除,上盖可以方便地开启。环隙喷吹脉冲袋式除尘器的主要特点:
1)直通式脉冲阀简化了传统脉冲阀的结构,当过滤风速相同时,喷吹压力可由0.6MPa降至0.33MPa。
2)环隙式引射器引射效果好,比文丘里管能引射更多的二次气流,增强清灰效果;且喉口面积大,阻力小。加之脉冲阀结构简化,在喷吹压力0.6MPa的条件下。
环隙喷吹脉冲袋式除尘器

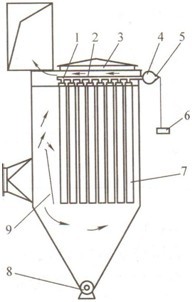

图5-23环隙喷吹脉冲袋式除尘器
1-环隙引射器2一插接管3-上盖
4-稳压气包5-脉冲阀6-电控仪
7-滤袋8-卸灰装置9-导流板
环隙喷吹脉冲袋式除尘器
图5-24滤袋固定方式
1-袋笼2一滤袋3-花板4-压板
5-螺栓螺帽6-环隙引射器
过滤风速最高可达5.8m/min;
3)在这种除尘器上首次实现了定压差清灰控制方式,避免了无效或低效喷吹导致的能源浪费,同时降低了易损件的消耗;
4)换袋时人与含尘滤袋接触少,操作条件好;
5)采用单元组合式结构,便于组织生产。
现有型号为HD-Ⅱ和HZ-Ⅱ,前者为单机,后者为多单元组合型式。单机除尘器的主要规格见表5-13。组合型式是以35袋为一个单元,单元数从2个到12个不等,沿长度方向进行组合。
表5-13HD-Ⅱ型环隙喷吹脉冲袋式除尘器主要规格
名称 数量
滤袋数量/个 35 24 15
过滤面积/m2 39.6 24.1 11.3
滤袋规格/mm Ø 160×2250 Ø 160×2000 Ø160×1500
喷吹压力/MPa 0.33-0.6
气耗量/(m3/min) 0.35 0.24 0.15
入口含尘浓度/(g/H13) <20
设备压力损失/Pa <1200
 外形尺寸 长/mm 1700 1490 1260
宽/mm 1130 925 740
高/mrn 4368 4118 3618
